RS232、RS485、RS422、RJ45接口的区别！

这三种通讯端口都是串口，在以下几个方面有区别：

1、通讯距离

RS232口最大通讯距离是15米，而RS422/485最大通讯距离是1200米。

2、所连接设备个

RS232只能连接一个设备，而RS485可以连接多个设备。

3、端口的定义

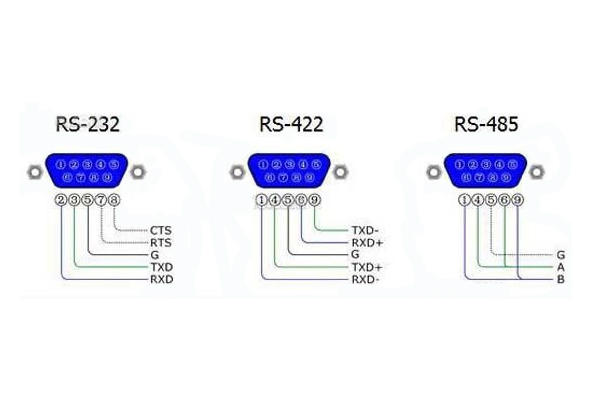

     RS232是标准接口，为D形9针头，所连接设备的接口的信号定义是一样的，其信号定义如下：

     而RS422/RS485为非标准接口，一般为15针串行接口（也有使用9针接口的），每个设备的引脚定义也不一样。另外还需要说明的是，RS422和RS485也有区别：RS422为4线制，全双工模式；RS485为两线制，半双工模式。

     RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。

     RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kΩ。所以RS-232适合本地设备之间的通信。

     422与RS-485串行接口标准,RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，在早期PC通信中比较常见,RS-422的最大传输距离为4000英尺，最大传输速率为10Mb/s。

     RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s。

     这些异步串行通讯接口都应用于计算机测控系统中，RS232C 是美国电子工业协会正式布的串行总线标准，也是目前最常用的串行接口标准，用于实现计算机与计算机之间、计算机与外设之间的数据通讯。RS232C串行接口总线适用于：设备之间的通讯距离不大于15米，传输速率最大为20kB/s。

     3、RS422是双端线传送信号，通过传输线驱动器，把逻辑电平变换成电位差，完成始端的信息怤；通过传输线接收器，把电位差转变成逻辑电平，实现终端的信息接收。总线,RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线 发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。RS422通过两对双绞线可以全双工工作收发互不影响，而RS485只能半双工工作，发收不能同时进行，但它只需要一对双绞线。RS422和RS485在19kpbs下能传输1200米。用新型收发器线路上可连接台设备。

     S422比RS232传输信号距离长，速度快，传输率最大为10Mbit/s，在此速率下电缆允许长度为120米，如果采用较低传输速率，如9000波特率时，最大距离可达1200米。

     RRS422每个通道要用二条信号线，如果一条是逻辑“1”状态，另一条为逻辑“0”。电路由发送器、平衡连接电缆、电缆终端负载、接收器几部分组成。在电路中规定只许有一个发送器，可有多个接收器，因此通常采用点对点通讯方式。

     RS422通讯基础知识：他的通讯原理和RS485类似，区别在于他的总线是两组双绞线（4根线），分别标示为 R+ R- T+ T- .缺点是布线成本高，容易搞错。现在用得比较少。

     4、RJ45是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。RJ45 型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
